TransitoryPjalurHmakanSkamiMetodThermalConductivityMEter
Instrumen Pengantar

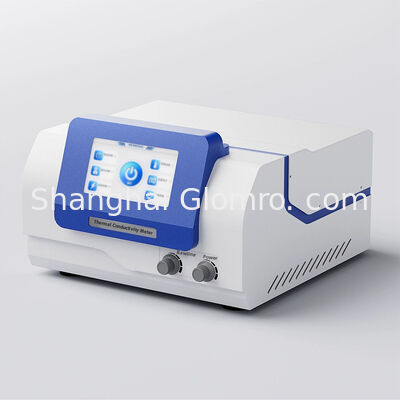

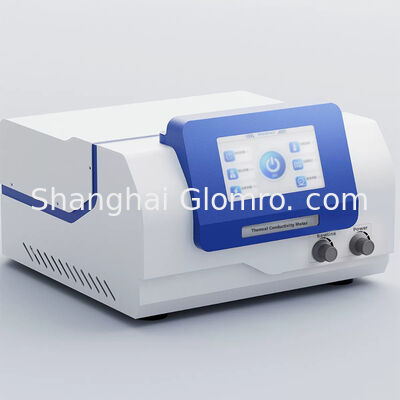

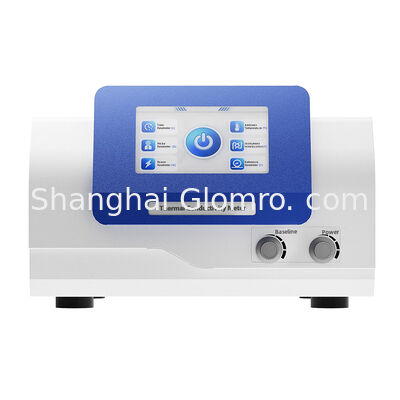

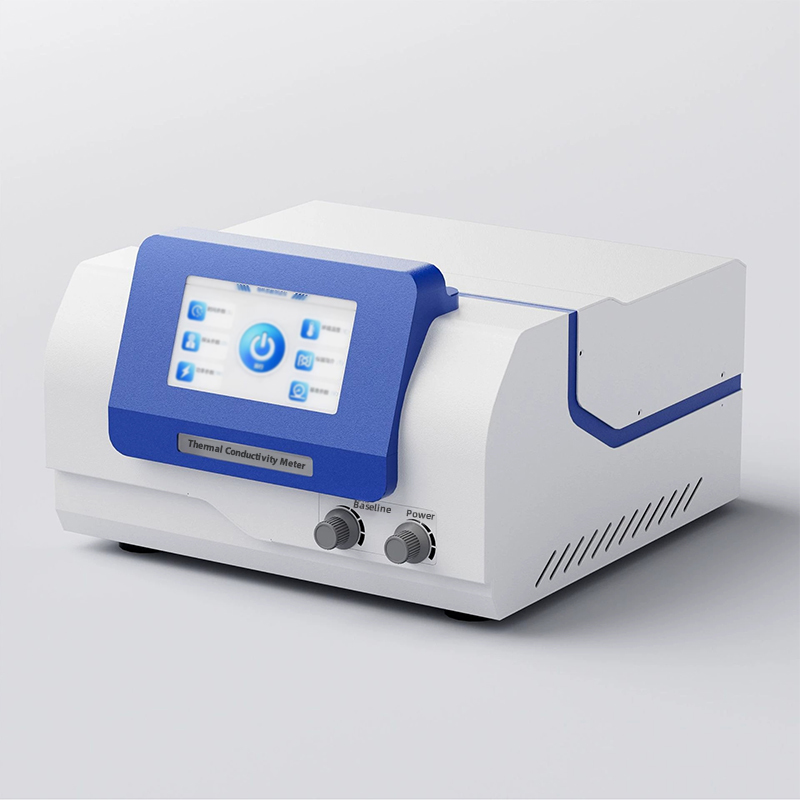

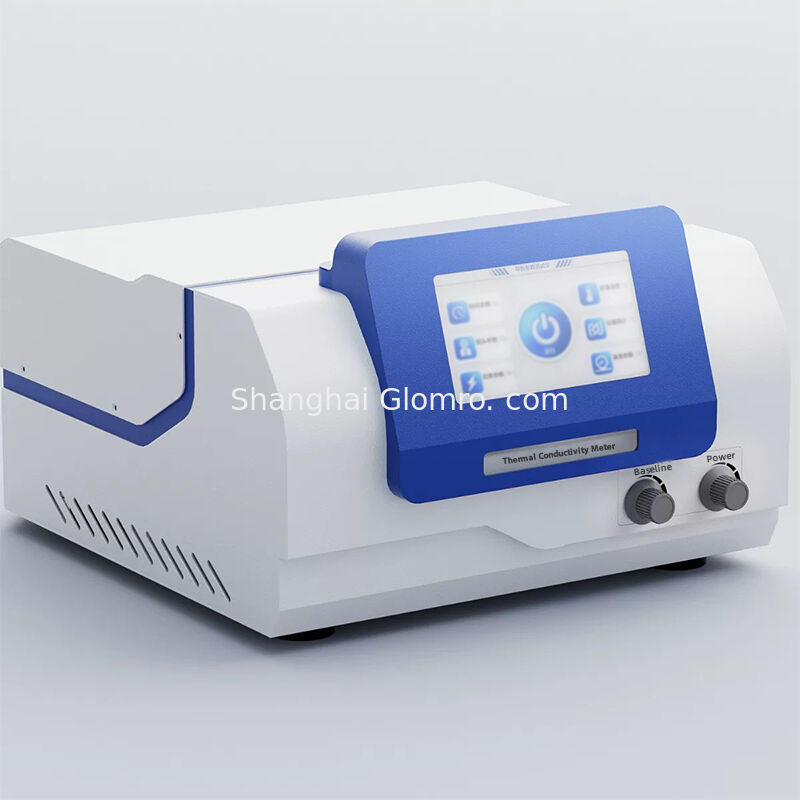

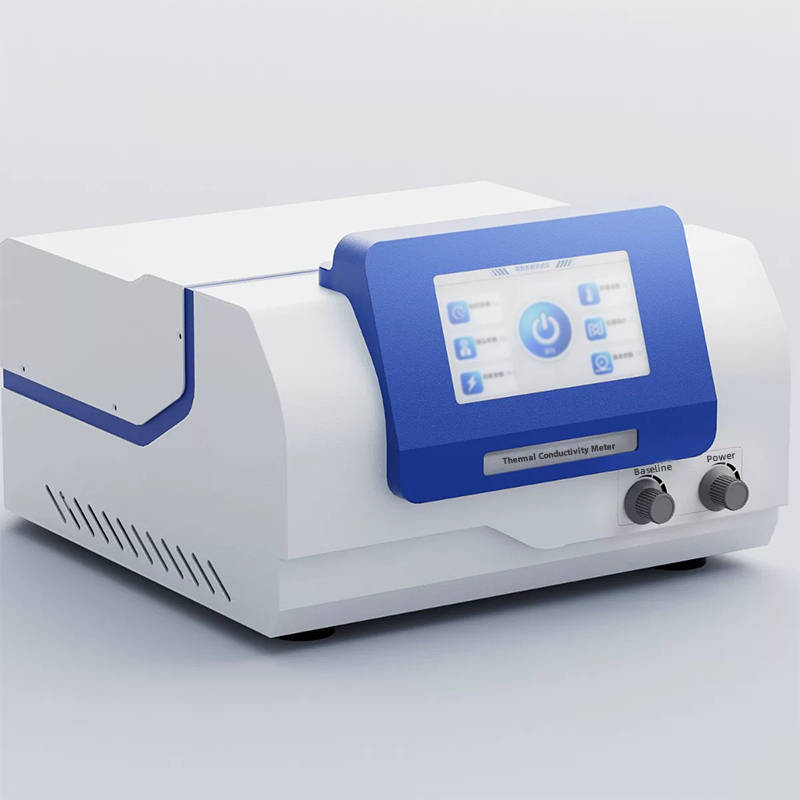

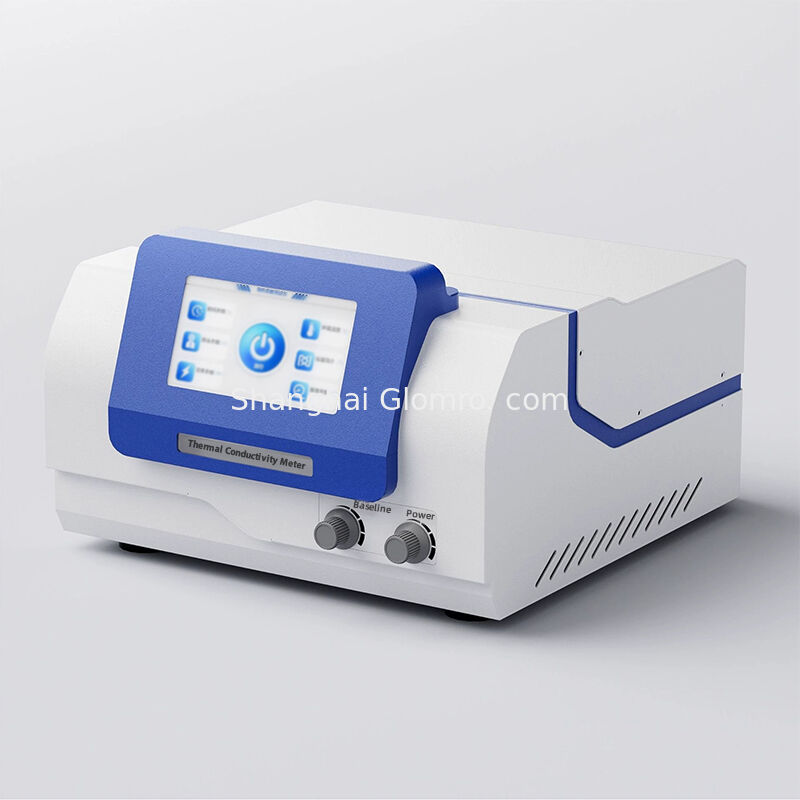

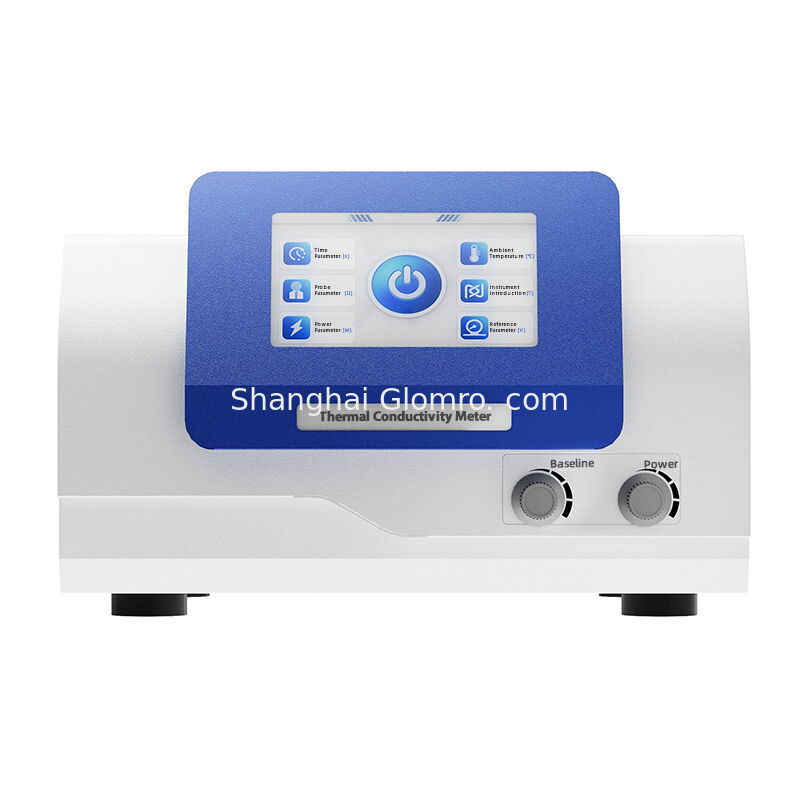

BXT-DR-S adalah penguji konduktivitas termal yang dikembangkan menggunakan teknologi sumber panas planar transient (TPS), yang dapat digunakan untuk menguji kinerja konduktivitas termal dari berbagai jenis bahan.Metode sumber panas planar transient adalah jenis terbaru dari m
metode untuk mempelajari kinerja konduktivitas termal, yang telah membawa teknik pengukuran ke tingkat yang sama sekali baru.Kemampuan untuk mengukur konduktivitas panas dengan cepat dan akurat saat mempelajari bahan memberikan kenyamanan besar untuk pemantauan kualitas perusahaanInstrumen ini mudah dioperasikan, metode sederhana dan mudah dipahami, dan tidak akan menyebabkan kerusakan pada sampel yang diuji.
Prinsip kerja
Teknologi sumber panas planar transisi (TPS) adalah metode baru untuk mengukur konduktivitas panas.Prinsip penentuan sifat termal bahan didasarkan pada respons suhu sementara yang dihasilkan oleh sumber panas berbentuk cakram dengan pemanasan langkah dalam media tak terbatasMenggunakan bahan tahan panas untuk membuat probe datar yang berfungsi sebagai sumber panas dan sensor suhu.Koefisien ketahanan termal paduan secara linier berhubungan dengan suhu dan ketahanan, yang berarti bahwa dengan memahami perubahan resistensi, kehilangan panas dapat ditentukan, sehingga mencerminkan konduktivitas termal dari

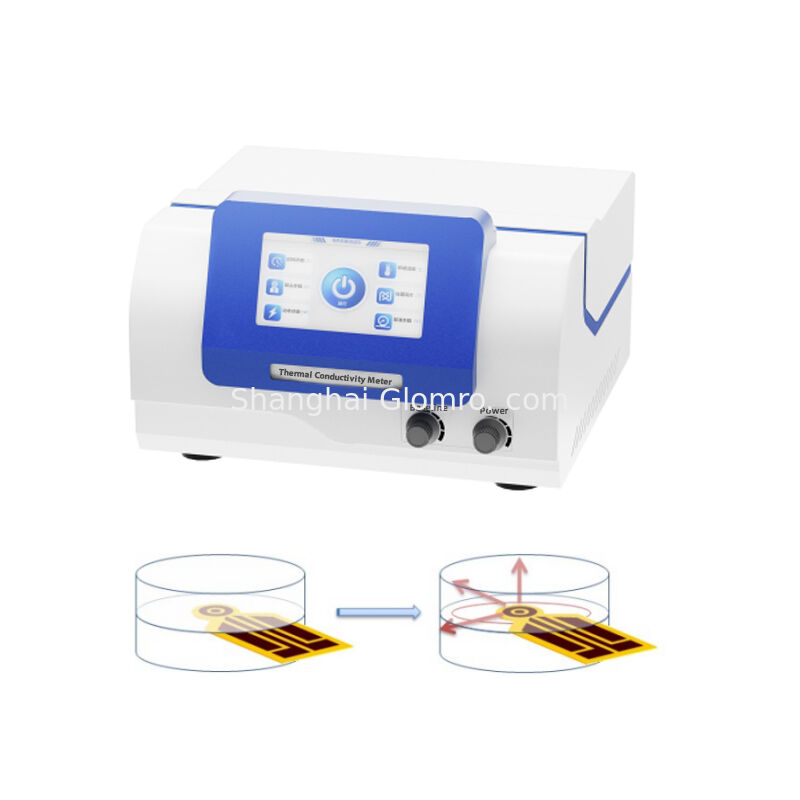

Probe dari metode ini adalah film tipis struktur spiral ganda berkelanjutan yang terbentuk dengan mengikis paduan konduktif,dengan lapisan pelindung isolasi dua lapisan pada lapisan luar dan ketebalan yang sangat tipis, yang memberikan probe kekuatan mekanik tertentu dan mempertahankan isolasi listrik dengan sampel.Ketika arus melewati probe, peningkatan suhu tertentu dihasilkan, dan panas yang dihasilkan secara bersamaan menyebar ke sampel di kedua sisi probe.Kecepatan difusi termal tergantung pada karakteristik konduktivitas termal bahanDengan mencatat suhu dan waktu respons probe, konduktivitas termal dapat diperoleh langsung dari model matematika.
Objek pengujian
Logam, keramik, paduan, bijih, polimer, komposit, kertas, kain, plastik berbusa (bahan isolasi termal dan pelat dengan permukaan datar), wol mineral, semen
semua, pelat komposit diperkuat kaca CRC, pelat polystyrene semen, beton sandwich, pelat komposit panel baja diperkuat kaca, pelat honeycomb kertas, koloid, cairan, bubuk,zat padat granular dan pasta, dll, memiliki berbagai objek uji.
Fitur Utama
Anda Standar referensi untuk instrumen seluruh mesin: ISO 22007-2;
Anda Ruang lingkup pengujian luas, kinerja pengujian stabil, dan berada di tingkat terdepan di antara instrumen serupa di Cina;
Anda Pengukuran langsung, dengan waktu pengujian sekitar 5-160 detik yang dapat diatur, dapat dengan cepat dan akurat mengukur konduktivitas panas, menghemat banyak waktu;
Anda Ini tidak akan terpengaruh oleh perlawanan termal kontak seperti metode statis;
Anda Tidak diperlukan persiapan sampel khusus, dan tidak ada persyaratan khusus untuk bentuk sampel.Blok padat hanya membutuhkan permukaan sampel yang relatif halus dan panjang dan lebar yang setidaknya dua kali diameter probe;
Anda Melakukan pengujian non-destruktif pada sampel berarti bahwa sampel dapat digunakan kembali;
Anda Probe mengadopsi struktur spiral ganda untuk desain, dikombinasikan dengan model matematis khusus, dan menggunakan algoritma inti untuk menganalisis dan menghitung data yang dikumpulkan pada probe;
Anda Desain struktur tabel sampel cerdas, mudah dioperasikan, cocok untuk menempatkan sampel dengan ketebalan yang berbeda, dan sederhana dan indah pada saat yang sama;
Anda Akuisisi data pada probe menggunakan impor data akuisisi chip
s, yang memiliki resolusi tinggi dan dapat membuat hasil tes lebih akurat dan dapat diandalkan;
Anda Sistem kontrol host menggunakan mikroprosesor ARM, yang memiliki kecepatan pemrosesan yang lebih cepat daripada mikroprosesor tradisional, meningkatkan kemampuan analisis dan pemrosesan sistem,dan menghasilkan hasil perhitungan yang lebih akurat;
Anda Instrumen ini dapat digunakan untuk menentukan sifat termal seperti blok padat, pasta padat, padat granular, koloid, cairan, bubuk, pelapis, film, bahan isolasi, dll;
Anda Antarmuka manusia-mesin cerdas, layar LCD warna, kontrol layar sentuh, operasi mudah dan sederhana;
Anda Kemampuan pemrosesan data yang kuat.
Parameter teknis
|
Jangkauan pengujian
|
0.001-300W/(m*K)
|
|
Mengukur suhu
rentang sampel
|
-20 °C -320 °C
(membutuhkan peralatan kontrol suhu eksternal opsional)
|
|
Diameter probe
|
No. 1 probe 7,5mm; No. 2 probe 15mm;Tidak, tidak. probe 30mm
|
|
Keakuratan
|
± 3%
|
|
Kesalahan pengulangan
|
≤ 3%
|
|
Waktu pengukuran
|
5 ~ 160s
|
|
Sumber daya listrik
|
AC 220V
|
|
Kekuatan total
|
<500w
|
|
Peningkatan suhu sampel
|
<15°C
|
|
Kekuatan sampel uji P
|
No. 1 kekuatan probe 0
No. 2 kekuatan probe 0
No. 3 kekuatan probe 0
|
|
Spesifikasi sampel
|
Sampel tunggal diukur dengan probe No. 1 (15*15*3.75mm)
Sampel tunggal diukur dengan probe No. 2 (30*30*7,5mm)
Sampel tunggal yang diukur dengan probe No. 3 (60*60*2mm)
|
|
Catatan: Probe 1 mengukur bahan tipis konduktivitas rendah, probe 2 adalah probe universal konvensional,
dan probe 3 mengukur bahan konduktivitas tinggi dengan konduktivitas termal yang tinggi.
sampel yang diuji halus, datar, dan lengket, sampel dapat ditumpuk.
|
Dibandingkan dengan metode lain, itu lebih cepat
, lebih sederhana, dan lebih cmenyeluruh
|
|
Metode sumber panas planar sementara
|
Metode laser
|
Metode Hotline
|
Metode pelat perlindungan
|
|
Metode pengukuran
|
Metode keadaan tidak stabil
|
Metode keadaan tidak stabil
|
Metode keadaan tidak stabil
|
Metode keadaan stabil
|
|
Mengukur sifat fisik
|
Dapatkan konduktivitas termal dan diffusivitas termal langsung
|
Dapatkan langsung difusivitas termal dan panas spesifik, dan hitung konduktivitas termal dari nilai kepadatan sampel input
|
Dapatkan konduktivitas termal langsung
|
Dapatkan konduktivitas termal langsung
|
|
Lingkup penerapan
|
Padat, cair,
bubuk, pasta, koloid, butiran
|
Padat
|
Padat, cair
|
Padat
|
|
Persiapan Sampel
|
Tidak ada yang spesial
persyaratan, sampel sederhana
persiapan
|
Persiapan sampel yang kompleks
|
Sampel sederhana
persiapan dengan
persyaratan khusus
|
Ukuran sampel yang besar
|
|
Keakuratan pengukuran
|
± 3%, sebaiknya ± 0,5%
|
Sebaiknya upsampai ± 10%
|
Sebaiknya sampai ± 5%
|
Sebaiknya sampai ± 3%
|
|
Model fisik
|
Pengukuran kontak sumber panas datar, selama kontak permukaan terbatas baik
|
Sumber panas tanpa kontak
|
Sumber panas kawat, model kawat harus dalam kontak yang baik
|
Jenis kontak sumber panas, perlu kontak permukaan yang baik
|
|
Jangkauan konduktivitas termal[w/(m*k]
|
0.005-300
|
10-500
|
0.005-10
|
0.005-5
|
|
Mwaktu jaminan
|
5-160S
|
Beberapa menit.
|
Puluhan menit
|
Jam
|
