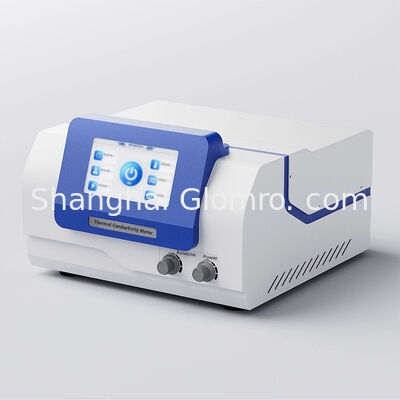

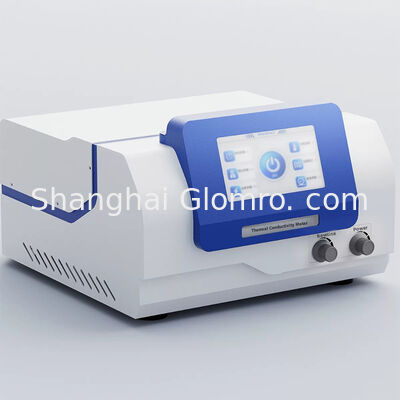

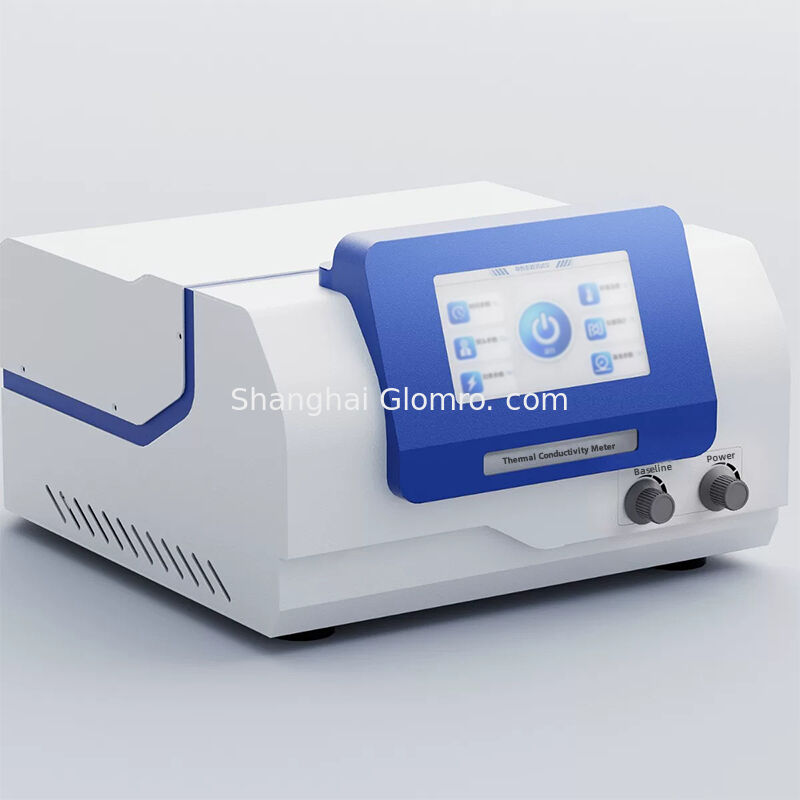

Alat Ukur Konduktivitas Termal Metode Sumber Panas Bidang Transien

Transien Panel Heat Source Method Thermal Conductivity Meter

Pengantar Instrumen

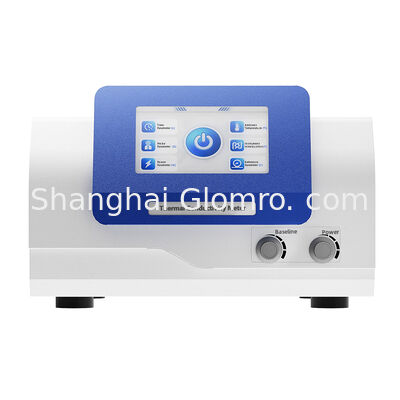

BXT-DR-S adalah penguji konduktivitas termal yang dikembangkan menggunakan teknologi sumber panas planar transien (TPS), yang dapat digunakan untuk menguji kinerja konduktivitas termal berbagai jenis material. Metode sumber panas planar transien adalah jenis m
etode terbaru untuk mempelajari kinerja konduktivitas termal, yang telah membawa teknik pengukuran ke tingkat yang sama sekali baru. Kemampuan untuk mengukur konduktivitas termal dengan cepat dan akurat saat mempelajari material memberikan kemudahan besar untuk pemantauan kualitas perusahaan, produksi material, dan penelitian laboratorium. Instrumen mudah dioperasikan, metodenya sederhana dan mudah dipahami, dan tidak akan menyebabkan kerusakan pada sampel yang diuji.

Prinsip kerja

Teknologi sumber panas planar transien (TPS) adalah metode baru untuk mengukur konduktivitas termal. Prinsip menentukan sifat termal material didasarkan pada respons suhu transien yang dihasilkan oleh sumber panas berbentuk cakram dengan pemanasan langkah dalam medium tak terbatas. Menggunakan bahan tahan panas untuk membuat probe datar yang berfungsi sebagai sumber panas dan sensor suhu. Koefisien resistansi termal paduan berhubungan linier dengan suhu dan resistansi, yang berarti dengan memahami perubahan resistansi, kehilangan panas dapat ditentukan, sehingga mencerminkan konduktivitas termal s

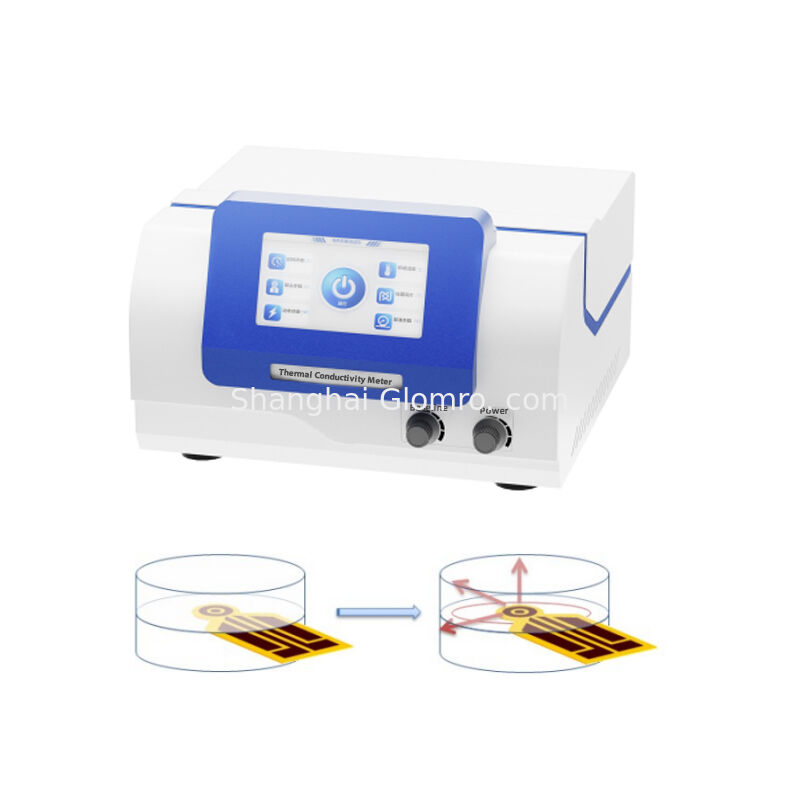

ampel. Probe metode ini adalah film tipis struktur heliks ganda kontinu yang dibentuk dengan mengukir paduan konduktif, dengan lapisan pelindung isolasi berlapis ganda di lapisan luar dan ketebalan yang sangat tipis, yang memberikan kekuatan mekanik tertentu pada probe dan mempertahankan isolasi listrik dengan sampel. Selama proses pengujian, probe ditempatkan di tengah sampel untuk pengujian. Ketika arus melewati probe, kenaikan suhu tertentu dihasilkan, dan panas yang dihasilkan secara bersamaan menyebar ke sampel di kedua sisi probe. Kecepatan difusi termal tergantung pada karakteristik konduktivitas termal material. Dengan merekam suhu dan waktu respons probe, konduktivitas termal dapat diperoleh langsung dari model matematika.

Objek uji

Logam, keramik, paduan, bijih, polimer, komposit, kertas, kain, plastik berbusa (bahan isolasi termal dan pelat dengan permukaan datar), wol mineral, dinding semen
dinding, pelat komposit kaca yang diperkuat CRC, pelat polistirena semen, beton sandwich, pelat komposit panel baja yang diperkuat kaca, pelat sarang lebah kertas, koloid, cairan, bubuk, padatan granular dan pasta, dll., memiliki berbagai macam objek uji.

Fitur utama

u Standar referensi untuk instrumen mesin utuh: ISO 22007-2；

u Cakupan pengujian luas, kinerja pengujian stabil, dan berada pada tingkat terdepan di antara instrumen serupa di Tiongkok;

u Pengukuran langsung, dengan waktu pengujian sekitar 5-160 detik yang dapat diatur, dapat mengukur konduktivitas termal dengan cepat dan akurat, menghemat banyak waktu;

u Tidak akan terpengaruh oleh resistansi termal kontak seperti metode statis;

u Tidak diperlukan persiapan sampel khusus, dan tidak ada persyaratan spesifik untuk bentuk sampel. Blok padat hanya memerlukan permukaan sampel yang relatif halus dan panjang serta lebar yang setidaknya dua kali diameter probe;

u Melakukan pengujian non-destruktif pada sampel berarti sampel dapat digunakan kembali;

u Probe mengadopsi struktur heliks ganda untuk desain, dikombinasikan dengan model matematika khusus, dan menggunakan algoritma inti untuk menganalisis dan menghitung data yang dikumpulkan pada probe;

u Desain struktur meja sampel cerdas, mudah dioperasikan, cocok untuk menempatkan sampel dengan ketebalan berbeda, dan sederhana serta indah pada saat yang sama;

u Akuisisi data pada probe menggunakan chip akuisisi data impor
s, yang memiliki resolusi tinggi dan dapat membuat hasil pengujian lebih akurat dan andal;

u Sistem kontrol host menggunakan mikroprosesor ARM, yang memiliki kecepatan pemrosesan lebih cepat daripada mikroprosesor tradisional, meningkatkan kemampuan analisis dan pemrosesan sistem, dan menghasilkan hasil perhitungan yang lebih akurat;

u Instrumen dapat digunakan untuk penentuan sifat termal seperti padatan blok, padatan pasta, padatan granular, koloid, cairan, bubuk, pelapis, film, bahan isolasi, dll;

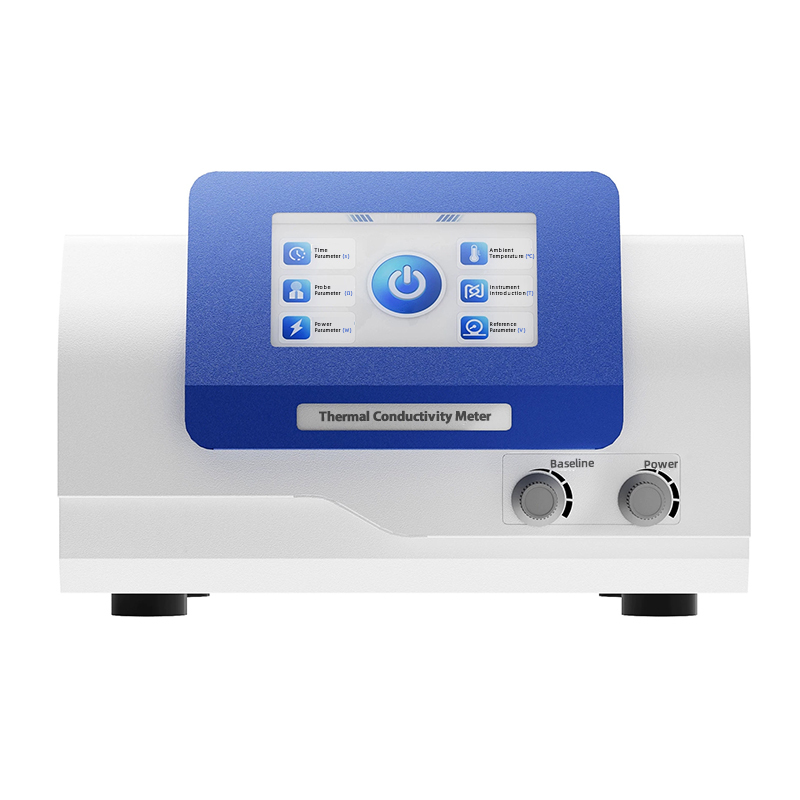

u Antarmuka manusia-mesin cerdas, tampilan LCD warna, kontrol layar sentuh, operasi mudah dan sederhana;

u Kemampuan pemrosesan data yang kuat. Sistem komunikasi data komputer dan pemrosesan laporan yang sangat otomatis.

Parameter teknis

Dibandingkan dengan metode lain, lebih cepat
, lebih sederhana, dan lebih comprehensif
