Deskripsi produk:
Sistem detektor pipa dan kabel bawah tanah profesional ini terdiri dari penerima dan pemancar berkinerja tinggi, yang dirancang untuk pemeliharaan utilitas, konstruksi, dan tim rekayasa.Ini mengintegrasikan deteksi pipa multi-frekuensi, identifikasi kabel yang tepat, dan fungsi lokasi kesalahan opsional, memungkinkan pelacakan yang efisien, pengukuran kedalaman, dan pemantauan arus pipa logam dan non-logam yang terkubur,serta kabel listrik/komunikasiDengan beberapa mode deteksi (koneksi langsung, kopling induktif, induksi) dan operasi layar sentuh yang intuitif, ia memberikan kinerja yang dapat diandalkan di lingkungan bawah tanah yang kompleks,mendukung deteksi jarak jauh hingga 20 km dan pengukuran kedalaman hingga 20 m, sambil mematuhi standar keselamatan internasional (serangkaian IEC61010).
Fitur utama mesin ini
1) Deteksi Multi-Frekwensi: Mendukung 12 frekuensi aktif (577Hz 201kHz) ditambah deteksi pasif frekuensi daya 50/60Hz, memastikan kompatibilitas dengan berbagai jenis kabel dan pipa.
2) Mode Deteksi Fleksibel: Menawarkan metode puncak, nol, dan audio untuk deteksi pipa, dengan tiga metode input (koneksi langsung, kopling induktif,Induksi) untuk beradaptasi dengan kondisi medan yang berbeda.
3) Posisi presisi tinggi: Memberikan akurasi posisi horizontal ± 5% (0 3 m kedalaman terkubur) dan ± 15% (3 20 m kedalaman terkubur), dengan visualisasi sinyal yang jelas melalui klasik, layar penuh,dan mode tampilan kurva.
4)Identifikasi Kabel Cerdas: Menggunakan penjepit fleksibel untuk mengidentifikasi 1~10 kabel secara bersamaan, dengan pengkalibrasi dan pemeriksaan arah built-in untuk hasil yang andal.
5) Jarak Panjang & awet: Penerima dapat mendeteksi kabel hingga 20km (koneksi langsung) dan dilengkapi baterai 6400mAh; pemancar memberikan daya 10W yang dapat disesuaikan dengan kapasitas 12800mAh,keduanya dengan catu daya lithium-ion yang kuat.
6) Desain yang ramah pengguna: Dilengkapi dengan LCD sentuh kapasitif besar (penerima 4,3" / pemancar 5,6") dan antarmuka intuitif, ditambah perlindungan overload / sirkuit pendek untuk operasi yang aman.
7)Fungsi Lanjutan Opsional: Mendukung lokasi kesalahan tanah A-frame dan identifikasi kabel berbasis stetoskop, memperluas skenario aplikasi untuk pemecahan masalah utilitas.
8) Kepatuhan & Keamanan: Memenuhi standar IEC61010 dan IEC61326, memastikan penggunaan yang aman di lingkungan industri dan konstruksi.
Spesifikasi model
| Model |
Kedalaman Deteksi |
Panjang Deteksi |
Lokasi rute pipa |
Lokasi kedalaman pipa yang terkubur |
3 Mode Deteksi |
Bluetooth bawaan |
Lokasi kesalahan kabel resistensi rendah |
Identifikasi Kabel |
Pemantauan & Kontrol Jauh |
Lokasi kesalahan kabel resistensi tinggi |
Pemasangan GPS |
Lokasi pipa non-logam |
Penentuan Posisi dan Pemetaan Tingkat Sentimeter |
| GLO-9500G Pro |
5m |
3km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5m |
3km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15m |
10km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15m |
10km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |

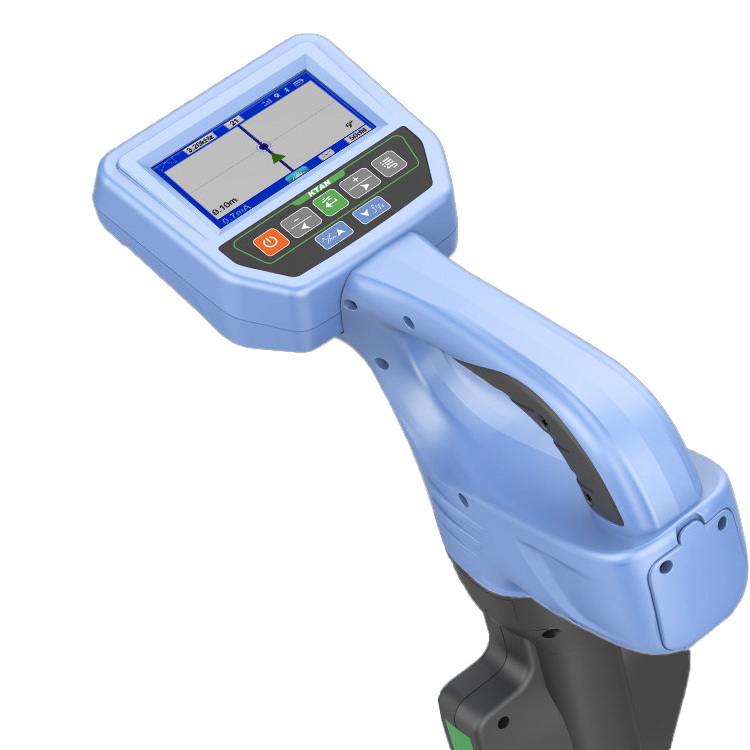

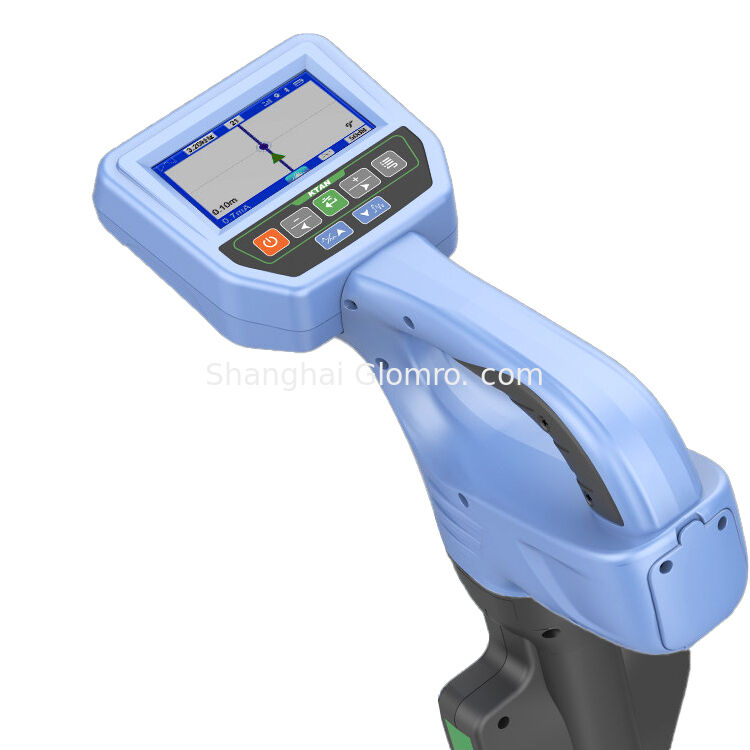

Spesifikasi penerima
| Artikel |
Rincian |
| Fungsi |
Deteksi pipa, pelacakan posisi kabel, indikasi arah, pengukuran kedalaman, pengukuran arus, identifikasi kabel |
| Sumber Daya |
7.4V DC 6400mAh baterai lithium isi ulang |
| Metode Masukan |
Koil penerima bawaan, penjepit fleksibel eksternal, bingkai A eksternal |
| Penerimaan Frekuensi |
Frekuensi deteksi aktif: 577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Frekuensi daya frekuensi deteksi pasif: 50Hz, 60Hz |
| Modus Deteksi Saluran Pipa |
Metode puncak, metode nol, metode audio |
| Tampilan deteksi pipa |
Mode posisi klasik, mode sinyal layar penuh, mode kurva sinyal |
| Jangkauan Deteksi Saluran |
Metode koneksi langsung: panjang kabel hingga 0 ∼ 20 km
Metode kopling induktif: hingga panjang kabel 0~10km
Metode induksi: cocok untuk kabel yang terkubur kurang dari 2 m |
| Akurasi kedalaman |
Keakuratan posisi horisontal: ± 5% ( kedalaman terkubur 0 ∼ 3 m) ∼ ± 15% ( kedalaman terkubur 3 ∼ 20 m) |
| Indikasi Audio |
Suara FM bervariasi dengan kekuatan sinyal |
| Jarak gangguan |
Metode kopling induktif: tidak ada gangguan di luar 5m
Metode induksi: tidak ada gangguan di luar 20m
Identifikasi kabel: tidak ada gangguan di luar 5m (metode kopling induktif) |
| Identifikasi Kabel |
Metode identifikasi: identifikasi cerdas melalui penjepit fleksibel; jumlah kabel yang dapat diidentifikasi: 1 ′′ 10
Nilai kalibrasi: salah satu kondisi untuk identifikasi yang sukses adalah bahwa persentase saat sinyal yang diterima untuk sinyal yang dikirim adalah antara 75% ∼135%
Kearah: salah satu kondisi untuk identifikasi yang sukses adalah bahwa arah penjepit pemancar, penjepit penerima dan sinyal yang dimuat harus konsisten |
| Jangkauan Deteksi Identifikasi Kabel |
Metode koneksi langsung: resistensi loop yang dapat diidentifikasi 0Ω 8kΩ
Metode kopling induktif: resistensi loop yang dapat diidentifikasi 0Ω1kΩ |
| LCD |
4.3 inci LCD sentuh kapasitif |
| Dimensi |
Sekitar 336,5 mm × 140,6 mm × 785,3 mm |
| Klem arus fleksibel |
Panjang sekitar 620mm, diameter kawat sekitar 8mm |
| Diameter Dalam Koil Fleksibel |
φ200mm |
| Standar yang Sesuai |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Tingkat pencemaran 2 |
Spesifikasi pemancar
| Artikel |
Rincian |
| Fungsi |
Mode transmisi sinyal frekuensi ganda untuk deteksi rute pipa, identifikasi kabel, dan lokasi kesalahan |
| Sumber Daya |
11.1V DC 12800mAh baterai lithium isi ulang |
| Metode Masukan |
Output koneksi langsung, metode induksi, kopling penjepit |
| Frekuensi output |
577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Kekuatan output |
10W Max, 10 tingkat diatur, sepenuhnya otomatis real-time impedance matching |
| Tegangan output koneksi langsung |
150Vpp MAX |
| Perlindungan Sirkuit |
Perlindungan atas beban dan sirkuit pendek |
| LCD |
5.6 inci LCD sentuh kapasitif |
| Dimensi Instrumen |
Sekitar 332,9 mm × 228,5 mm × 192,3 mm |
| Berat badan |
Transmitter: 3.85kg, Klem Transmitter: 1.12kg |
| Dimensi penjepit pemancar |
250 mm × 140 mm × 35 mm (L × W × T) |
| Diameter dalaman penjepit pemancar |
φ150mm |
| Panjang kabel penjepit pemancar |
3m |
| Standar yang Sesuai |
IEC61010-1 (CAT III 300V, CAT IV 150V, Tingkat Pencemaran 2) |
