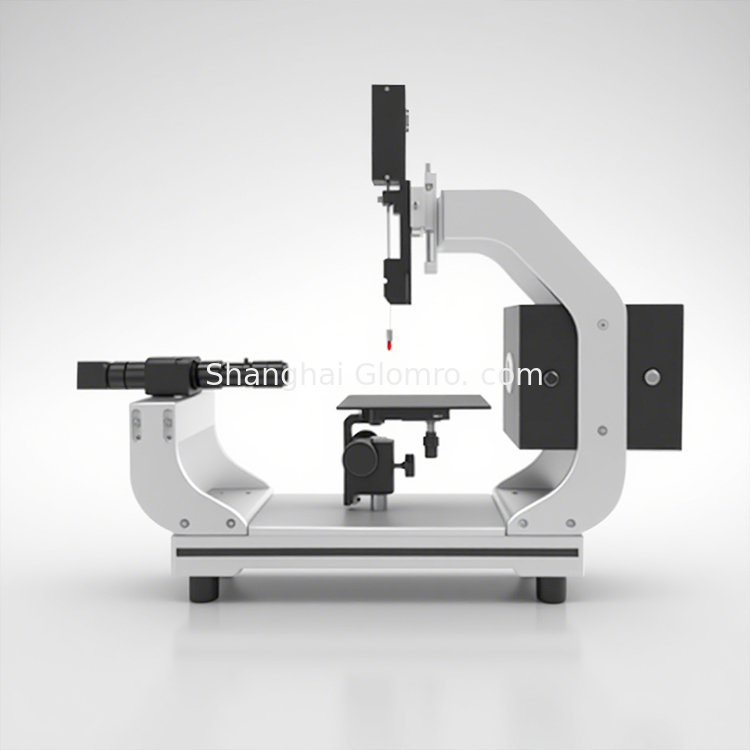

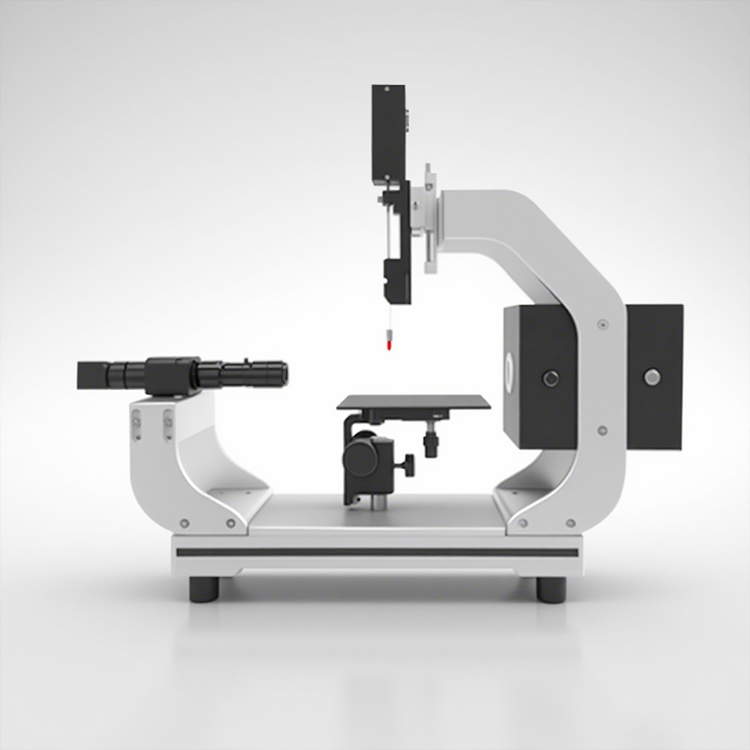

Instrumen pengukur sudut kontak
Sudut kontak mengacu pada garis singgung antarmuka gas-cair pada titik potong fase gas, cair, dan padat. Garis singgung ini membentuk sudut θ antara sisi cair dan batas padat-cair. Pengukuran sudut kontak saat ini adalah metode utama untuk mendeteksi sifat permukaan.
Instrumen pengukur sudut kontak otomatis penuh adalah perangkat khusus yang menggunakan metode analisis citra bentuk untuk mengukur sudut kontak, kinerja pembasahan, tegangan permukaan, energi permukaan, pengguliran (sudut geser), sudut maju-mundur, sifat lagging, dan pengukuran sudut kontak cerdas otomatis multi-titik dari sifat permukaan sampel. Perangkat ini memiliki tingkat otomatisasi yang tinggi dan dapat dikombinasikan dengan lini produksi otomatis untuk mencapai pemasangan online.
Aplikasi
Instrumen pengukur sudut kontak banyak digunakan di berbagai industri. Telah diterapkan di berbagai bidang seperti manufaktur ponsel, manufaktur kaca, perawatan permukaan, penelitian material, teknik kimia dan kimia, manufaktur semikonduktor, pelapis dan tinta, sirkuit elektronik, serat tekstil, penelitian medis dan biologi, dll. Pengukuran sudut kontak telah menjadi instrumen penting untuk mengevaluasi sifat permukaan.
Spesifikasi Teknis
| Model |
BXT-80S |
BXT-100H |
BXT-200SH |
| Tipe |
Tipe manual |
Tipe manual standar |
Tipe tetes otomatis |
| Dimensi (P * L * T) |
420*150*398mm |
560*196*525mm |
800*190* 640mm |
| Berat |
6kg |
11kg |
21kg |
| Daya |
220V / 60HZ |
| Sumber cahaya |
Sumber cahaya dingin kelas industri LED yang dapat disesuaikan dengan nada putih |
Sumber cahaya dingin kelas industri LED yang dapat disesuaikan dengan nada biru padat |
| Masa pakai |
≥25000h |
| Suntikan jarum suntik |
Jarum suntik presisi khusus, kapasitas 1000μL |
Jarum suntik kuarsa presisi tinggi khusus dan kompatibel penuh, kapasitas 500μL |
| Metode tetes |
Injeksi cairan putar manual,
Akurasi injeksi tetesan dapat mencapai 0,1 μL |
Injeksi cairan putar manual,
Akurasi injeksi tetesan dapat mencapai 0,2 μL |
Pengumpanan cairan otomatis yang dikontrol perangkat lunak dengan akurasi hingga 0,01 μL. |
| Pergerakan unit injeksi |
50mm ke atas dan ke bawah; 15mm ke kiri dan ke kanan |
100mm ke atas dan ke bawah; 100mm ke kiri dan ke kanan |
50mm ke atas dan ke bawah; 50mm ke kiri dan ke kanan |
| CCD |
Chip kelas industri berkecepatan tinggi asli yang diimpor dari SONY, 200 frame per detik, 2000 piksel |
| Kamera |
Mikroskop zoom kontinu kelas industri definisi tinggi 0,7 - 4,5 kali |
| Penyesuaian sistem pengumpulan |
Sudut pandang dapat disesuaikan |
60mm maju dan mundur; sudut pandang dapat disesuaikan |
Depan dan belakang 50mm (dengan penyesuaian halus 3mm), sudut pandang yang dapat disesuaikan (tampilan level, tampilan ke bawah, tampilan ke atas, rotasi 360°, dll. untuk berbagai perspektif tampilan) |
| Ukuran meja kerja |
120mm*140mm |
120mm*150mm |
160mm*200mm |
| Ukuran sampel maksimum |
6 inci |
| Pergerakan meja sampel |
Pergerakan maju dan mundur: manual, langkah 60mm, akurasi 0,1mm
Pergerakan kiri dan kanan: manual, langkah 35mm, akurasi 0,1mm
Pergerakan ke atas dan ke bawah: manual, langkah 30mm, akurasi 0,1mm |
Pergerakan depan dan belakang: Manual, perjalanan 60mm, akurasi 0,1mm
Pergerakan kiri dan kanan: Manual, perjalanan 35mm, akurasi 0,1mm
Pergerakan ke atas dan ke bawah: Manual, perjalanan 80mm, akurasi 0,1mm |
| Rentang pengukuran sudut kontak |
0 - 180° sudut pandang ke bawah: 40° |
0-180° |
| Akurasi pengukuran sudut kontak |
±0,1° |
| Rentang pengukuran tegangan permukaan |
/ |
/ |
0-2000mN/m |
| Akurasi pengukuran tegangan antarmuka permukaan |
/ |
/ |
0,01 mN/m |
| Analisis fungsi perangkat lunak |
1. Perangkat lunak pengukuran dan analisis sudut kontak paling canggih di China menggunakan metode pemasangan otomatis (pemasangan otomatis sekali klik, tanpa kesalahan manusia), termasuk: pemasangan metode lingkaran, metode pemasangan elips/elips miring, LY, metode lingkaran diferensial/elips diferensial;
2. Pemasangan sudut kontak dinamis (pemasangan batch dari beberapa gambar) meliputi: uji kemampuan basah, perhitungan pemasangan berkelanjutan video;
3. Perhitungan energi permukaan;
4. Kerja adhesi; |
1. Perangkat lunak pengukuran dan analisis sudut kontak paling canggih di China menggunakan metode pemasangan otomatis (pemasangan otomatis sekali klik, tanpa kesalahan manusia), termasuk: pemasangan metode lingkaran, elips/elips miring, LY, metode lingkaran diferensial/elips diferensial;
2. Pemasangan sudut kontak dinamis (pemasangan batch dari beberapa gambar) meliputi: uji kemampuan basah, perhitungan pemasangan video berkelanjutan;
3. Perhitungan energi permukaan;
4. Pengukuran tegangan permukaan;
5. Pengukuran sudut maju dan mundur;6. Kerja adhesi. |
| Energi bebas permukaan |
Zisman,OWRK,WU,WU 2,Fowkes,Antonow,Berthelot,EOS,Kerja adhesi, kerja pembasahan, koefisien penyebaran |
| Pemasangan sudut kontak dinamis |
Pemasangan tangkapan layar batch, pemasangan otomatis berkelanjutan video, pemasangan real-time online otomatis |
/ |
/ |
| Tampilan spektrum |
Sudut kontak kiri, sudut kontak kanan, sudut kontak rata-rata |
/ |
/ |
| Model |
BXT-350H |
BXT-500H |
BXT-PUOU180 |
| Tipe |
Tipe kemiringan otomatis |
Tipe otomatis penuh |
Solusi tetes otomatis |
| Dimensi (P * L * T) |
840*408*725mm |
690*380* 680mm |
610*200*510mm |
| Berat |
30,5kg |
45kg |
12kg |
| Daya |
220V / 60HZ |
| Sumber cahaya |
Sumber cahaya dingin kelas industri LED yang dapat disesuaikan dengan nada biru padat |
| Masa pakai |
≥25000h |
| Suntikan jarum suntik |
Jarum suntik kuarsa presisi tinggi khusus dan kompatibel penuh, kapasitas 500μL |
Volume cairan 60ml |
| Metode tetes |
Perangkat lunak mengontrol injeksi cairan otomatis, dengan akurasi hingga 0,01 μL |
Perangkat lunak secara otomatis mengidentifikasi sistem pengumpanan cairan, dengan akurasi tetesan hingga 0,1 μL |
| Pergerakan unit injeksi |
50mm ke atas dan ke bawah; 50mm ke kiri dan ke kanan |
Langkah pengangkatan otomatis: 60mm, kiri dan kanan: 30mm |
50mm ke atas dan ke bawah; 50mm ke kiri dan ke kanan |
| CCD |
Chip kelas industri berkecepatan tinggi asli yang diimpor dari SONY, 200 frame per detik, 2000 piksel |
Chip kelas industri berkecepatan tinggi USB 2.0, 30 frame per detik, 130W piksel |
| Kamera |
Mikroskop zoom kontinu kelas industri definisi tinggi 0,7 - 4,5 kali |
Mikroskop zoom kontinu kelas industri definisi tinggi 0,6 - 5 kali |
| Penyesuaian sistem pengumpulan |
Depan dan belakang100mm (dengan penyesuaian halus 3mm), dan sudut pandang dapat disesuaikan (termasuk tampilan horizontal, tampilan ke bawah, rotasi 360°, dll. untuk pengamatan multi-sudut) |
Depan dan belakang 50mm (dengan penyesuaian halus 3mm), sudut pandang yang dapat disesuaikan (termasuk tampilan horizontal, tampilan ke bawah, tampilan ke atas, rotasi 360°, dll. untuk pengamatan multi-sudut) |
/ |
| Ukuran meja kerja |
120mm*150mm |
120mm*150mm(Dapat disesuaikan) |
130mm*150mm |
| Ukuran sampel maksimum |
6 inci |
| Pergerakan meja sampel |
Pergerakan depan dan belakang: Manual, perjalanan 60mm, akurasi 0,1mm
Pergerakan kiri dan kanan: Manual, perjalanan 35mm, akurasi 0,1mm
Pergerakan ke atas dan ke bawah: Manual, perjalanan 80mm, akurasi 0,1mm |
Pergerakan depan dan belakang: Otomatis, perjalanan 200mm, akurasi 0,01mm
Pergerakan kiri dan kanan: Otomatis, perjalanan 200mm, akurasi 0,01mm
Pergerakan ke atas dan ke bawah: Manual, perjalanan 30mm, akurasi 0,01mm |
Pergerakan depan dan belakang: Manual, perjalanan 60mm, akurasi 0,1mm
Pergerakan kiri dan kanan: Manual, perjalanan 30mm, akurasi 0,1mm
Pergerakan ke atas dan ke bawah: Manual, perjalanan 80mm, akurasi 0,1mm |
| Platform kemiringan integral |
Platform kemiringan integral otomatis penuh |
/ |
| Rentang pengukuran sudut kontak |
0-180° |
| Akurasi pengukuran sudut kontak |
±0,1° |
| Rentang pengukuran tegangan permukaan |
0-2000mN/m |
/ |
| Akurasi pengukuran tegangan antarmuka permukaan |
0,01 mN/m |
/ |
| Analisis fungsi perangkat lunak |
1. Perangkat lunak pengukuran dan analisis sudut kontak paling canggih di China menggunakan metode pemasangan otomatis (pemasangan otomatis sekali klik, tanpa kesalahan manusia), termasuk: pemasangan melingkar, pemasangan elips/elips miring, LY, metode elips diferensial/metode melingkar diferensial;
2. Pemasangan sudut kontak dinamis (pemasangan batch dari beberapa gambar) meliputi: uji kinerja pembasahan, perhitungan pemasangan berkelanjutan video;
3. Perhitungan energi permukaan;
4. Pengukuran sudut maju dan mundur;
5. Pengukuran sudut pengguliran;
6. Pengukuran tegangan antarmuka permukaan;
7. Kerja adhesi |
1. Perangkat lunak pengukuran dan analisis sudut kontak paling canggih di China menggunakan metode pemasangan otomatis (pemasangan otomatis sekali klik, tanpa kesalahan manusia), termasuk: pemasangan melingkar, pemasangan elips/elips miring, LY, metode elips diferensial/metode melingkar diferensial;
2. Pemasangan sudut kontak dinamis (pemasangan batch dari beberapa gambar) meliputi: uji kinerja pembasahan, perhitungan pemasangan berkelanjutan video;
3. Perhitungan energi permukaan
4. Pengukuran tegangan permukaan
5. Pengukuran sudut maju dan mundur
6. Kerja adhesi
7. Fungsi pengaturan skema pengukuran batch sampel otomatis (mendukung pengaturan skema pengujian untuk sampel tertentu dan mengambil skema pengujian otomatis)
8. Pengaturan skema sampel: Anda dapat mengatur skema pengukuran dalam perangkat lunak sesuai dengan ukuran dan spesifikasi sampel yang sebenarnya, dan jika ada produk yang sama di masa mendatang, Anda dapat langsung mengambil skema yang disimpan untuk melakukan pengujian
9. Pengukuran multi-titik sekali klik (dapat diulang beberapa kali): injeksi sampel otomatis → kontak cairan otomatis → perangkat lunak secara otomatis menyelesaikan pengukuran → secara otomatis pindah ke titik berikutnya
10. Skema pengukuran dapat diatur untuk sampel yang berbeda dan dapat disimpan |
Perangkat lunak analisis pengukuran sudut kontak canggih menggunakan metode pemasangan otomatis (pemasangan otomatis sekali klik, tanpa kesalahan manusia) termasuk: pemasangan melingkar, pemasangan elips/elips miring, dan pemasangan Young-Lapalace. |
| Energi bebas permukaan |
Zisman,OWRK,WU,WU 2,Fowkes,Antonow,Berthelot,EOS,Kerja adhesi, kerja pembasahan, koefisien penyebaran |
| Pemasangan sudut kontak dinamis |
Pemasangan tangkapan layar batch, pemasangan otomatis berkelanjutan video, pemasangan real-time online otomatis |
| Uji Tegangan Permukaan/Antarmuka |
/ |
Metode tetes gantung (uji tegangan permukaan dinamis otomatis penuh waktu nyata) |
/ |
| Uji keadaan tetesan |
/ |
Metode tetes suspensi, metode stop-drop (keadaan 2/3), metode gelembung, metode seat-drop, metode seat-needle |
Metode tetes sessile |
| Sudut maju, sudut mundur |
/ |
Pengukuran otomatis penuh sudut kontak maju dan mundur menggunakan metode peningkatan/penurunan volume cairan |
/ |
| Model |
BXT-30H |
| Tipe |
Portabel |
| Dimensi (P * L * T) |
135*72* 120mm |
| Berat |
1,18kg |
| Daya |
220V / 60HZ |
| Sumber cahaya |
Sumber cahaya dingin kelas industri LED khusus yang dapat disesuaikan dengan nada putih intensif |
| Masa pakai |
≥25000h |
| Suntikan jarum suntik |
Jarum suntik kuarsa presisi tinggi khusus dan kompatibel penuh, kapasitas 250μL |
| Metode tetes |
Kontrol manual injeksi cairan, dengan akurasi hingga 0,2 μL |
| Pergerakan unit injeksi |
Ke atas dan ke bawah 20mm; kiri dan kanan 15mm |
| CCD |
Chip kelas industri berkecepatan tinggi asli yang diimpor dari SONY, 200 frame per detik, 2000 piksel |
| Kamera |
Mikroskop kelas industri definisi tinggi mikroskopis |
| Penyesuaian sistem pengumpulan |
Penyesuaian halus 5mm, sudut pandang yang dapat disesuaikan (termasuk tampilan horizontal, ke bawah, ke atas, dll. untuk pengamatan multi-sudut) |
| Rentang pengukuran sudut kontak |
0-180° |
| Akurasi pengukuran sudut kontak |
±0,1° |
| Rentang pengukuran tegangan permukaan |
0-2000mN/m |
| Akurasi pengukuran tegangan antarmuka permukaan |
0,01 mN/m |
| Analisis fungsi perangkat lunak |
1. Perangkat lunak pengukuran dan analisis sudut kontak paling canggih di China menggunakan metode pemasangan otomatis (pemasangan otomatis sekali klik, tanpa kesalahan manusia), termasuk: pemasangan melingkar, pemasangan elips/elips miring, LY, metode elips diferensial/metode melingkar diferensial;
2. Pemasangan sudut kontak dinamis (pemasangan batch dari beberapa gambar) meliputi: uji kinerja pembasahan, perhitungan pemasangan berkelanjutan video;
3. Perhitungan energi permukaan;
4. Pengukuran tegangan permukaan;
5. Kerja adhesi; |
