model produk: | BXT-YZ-712 | Catu daya masukan: | 220V50Hz |
---|---|---|---|
Tenaga Mesin: | 150W | Rentang Sensitivitas: | Gigi 1-10 |
Kecepatan transmisi: | 25-28 meter | ||
Cahaya Tinggi: | Detektor Logam Jarum Makanan,Mesin Inspeksi Jarum Menyampaikan,Detektor Logam Jarum 150w |

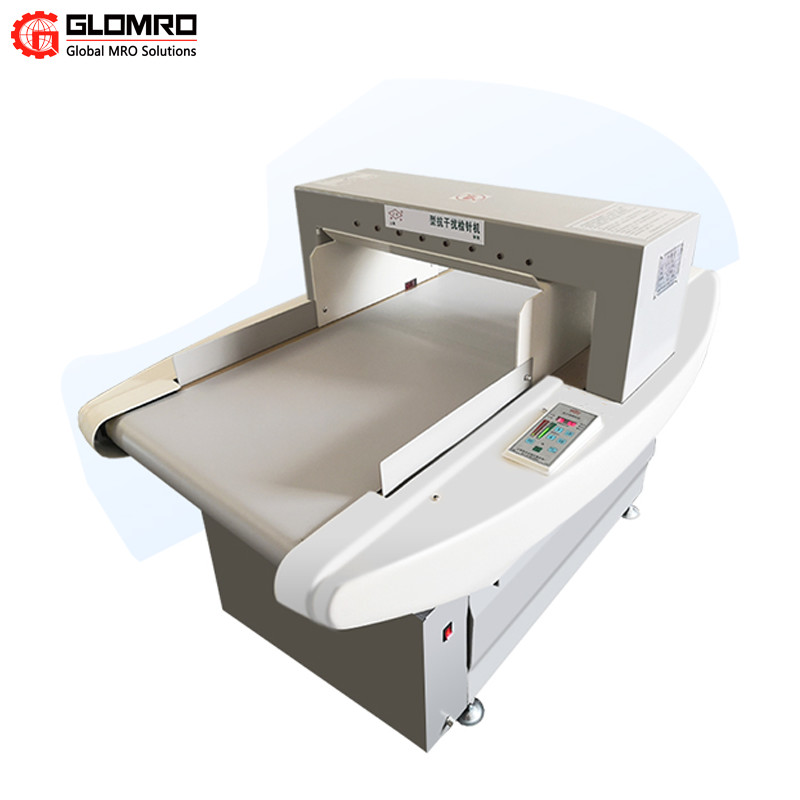

Penguji jarum
一, Mesin yang digunakan untuk pengujian
Prinsip kerja mesin inspeksi jarum adalah bahwa pertama probe atas dan bawah menerima dan memproses sinyal, dan kemudian blok terintegrasi listrik yang kuat, blok terintegrasi kontrol sensitivitas, blok terintegrasi penerima sinyal dan blok terintegrasi keluaran sinyal untuk menyelesaikan pekerjaan deteksi.
Ketika barang melalui mesin uji jarum memiliki jarum yang rusak atau mengandung logam besi dan zat lainnya, mesin uji jarum tidak boleh lewat, mesin uji jarum logam besi yang terdeteksi akan secara otomatis membunyikan alarm, dan sabuk konveyor kembali ke posisi semula. barang-barang;Inspektur dapat dengan cepat menemukan lokasi jarum yang patah sesuai dengan letak lampu indikator sinyal jarum yang patah.Sebaliknya, jika tidak ada logam yang terdeteksi, komoditas dapat melewati saluran mesin inspeksi jarum.Sesuai dengan ketentuan bahwa tekstil ekspor harus lolos deteksi jarum patah, maka barang yang lolos deteksi jarum patah oleh mesin pemeriksa jarum dapat diekspor.
二, Instruksi dan standar pengoperasian mesin uji jarum
Instrumen tes adalah instrumen tes presisi tinggi, sehingga pengguna harus mengikuti aturan berikut:
(一) Metode pergerakan instrumen:
1, Metode instrumen bergerak:
Pilih 4-6 orang kuat, berdiri di kedua sisi mesin, tangan dari ujung bawah kedua sayap instrumen, Anda dapat menggerakkan seluruh mesin sesuka hati.Tidak harus
Poros konveyor yang mengakhiri sabuk konveyor dengan tangan.Jika tidak, poros transmisi akan rusak, sehingga merusak efek pendeteksian.
2, Metode instrumen dorong:
Ada empat roda kemudi di bagian bawah instrumen.Saat bergerak di level, hanya dua orang yang perlu berdiri di kedua sisi instrumen dan menggunakan tangan mereka untuk mendorong ke arah tujuan
Dorong saja.Tapi itu tidak boleh bertabrakan dengan objek lain.
(二)Persyaratan dan metode penempatan instrumen:
1, instrumen tidak dapat ditempatkan di bengkel dengan kabel tegangan tinggi, agar tidak terganggu oleh arus eksternal dan gelombang radio.
2, posisi instrumen di atas lampu neon, harus lebih dari dua meter dari bidang instrumen, dan bagian atas instrumen sebaiknya tidak dipasang kipas angin (kipas langit-langit),
Juga untuk menghindari gangguan dari luar.
3. Ada empat baut penyangga di bagian bawah instrumen, yang berperan sebagai penyangga keseimbangan horizontal.Oleh karena itu, keempat pin penyangga harus diratakan sebelum digunakan
Dukungan keseimbangan.Ini dapat memainkan peran anti-interferensi.
Model produk | BXT-YZ-712 BXT-YZ-812 |
BXT-YZ-715 BXT-YZ-815 |
BXT-YZ-720 BXT-YZ-820 |
BXT-YZ-725 BXT-YZ-825 |
BXT-YZ-730 BXT-YZ-830 |
Catu daya masukan | 220v50Hz | ||||
Tenaga mesin | 150w | ||||
Kisaran sensitivitas | Gigi 1-10 | ||||
Kecepatan transmisi | 25-28 meter | ||||
Tinggi pemeriksaan mm | 120 | 150 | 200 | 250 | 300 |
Akurasi inspeksi mm | Diameter bola besi≥1.0 | Diameter bola besi≥1.2 | Diameter bola besi≥1,5 | Diameter bola besi≥2.0 | Diameter bola besi≥2.5 |
Lebar inspeksi mm | 600mm | ||||
Ukuran produk cm | 165*103*92 | 165*103*95 | 165*103*100 | 165*103*105 | 165*103*110 |
Berat bersih kg | 160 | 160 | 165 | 165 |
170 |
Nomor model | BXT-YZ-ST | BXT-YZ-ST12 | BXT-YZ-ST15 | BXT-YZ-ST20 | BXT-YZ-ST25 | BXT-YZ-ST30 | BXT-YZ-ST35 | BXT-YZ-ST40 |
Diameter bola besi | 0,5Фmm | 0,8Φmm | 1Φmm | 1,0-1,2Φmm | 1,2Φmm | 1,5Φmm | 2Φmm | 2.5Φmm |
Logam non-ferrous seperti tembaga dan aluminium | 1Фmm | 1,2Φmm | 1,3Φmm | 1,5Φmm | 2Φmm | 2,5Φmm | 3,5Φmm | 4Φmm |
Diameter SUS dari baja tahan karat | 1,2Фmm | 1,5Φmm | 1,8Φmm | 1,8Φmm | 2.5Φmm | 3,5Φmm | 4Φmm | 4,5Φmm |
Alat sensitif | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
Tinggi pemeriksaan mm | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
Nomor model | BXT-YZ-AL |
Catu daya masukan | 220v50Hz |
Tenaga motor | 60W |
Tenaga mesin | 90W |
Ukuran produk mm | 1330*700*930MM |
